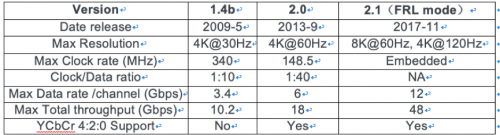

由于HDMI(High Definition Media Interface/高清多媒體接口)可以同時傳輸視頻和音頻數據、連接簡單、兼容性好等特點，被廣泛的應用在消費電子產品上（例如電視、機頂盒、投影儀等）。HDMI 系統可以劃分 4 個種類，Source、Sink、Cable和Repeater，為了保證這些設備良好的兼容性，規范對電氣信號做出了信號完整性的要求，目前市面上 HDMI 主流標準是 1.4b 和 2.0，對應支持的最大分辨率 / 刷新率分別是 4K@30Hz 和 4K@60Hz。隨著對更高分辨率和刷新率需求的增加，HDMI 協會于 2017 年 11 月推出了 HDMI2.1 版本，增加了 FRL（Fixed Rate Link）模式，支持 8K@60Hz 和 4K@120Hz和帶寬增到到48Gbps。

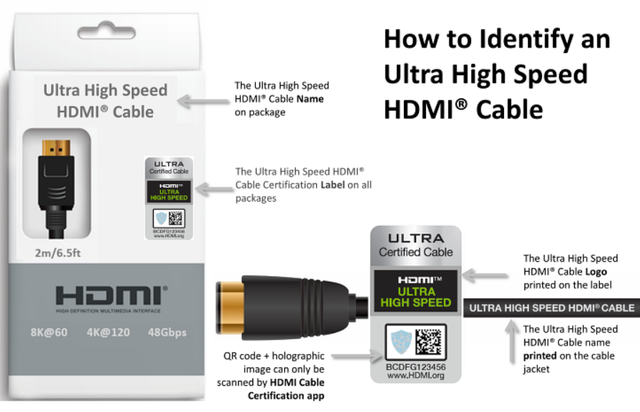

微軟Xbox Series和索尼PS5已配備了HDMI 2.1接口，新的超高速 HDMI 線可確保提供高帶寬獨立特性，包括支持 HDR 的未壓縮 8K 視頻。超低 EMI（電磁干擾），可減少對附近無線設備的干擾。線纜逆向兼容，亦可用于現有的 HDMI 設備，將來隨著HDMI 2.1 標準的普及，可能會有更多的影音設備支持HDMI 2.1，比如電腦、智能電視、功放、投影機、播放器等設備，但是目前最大的問題是HDMI2.1線纜究竟是采用同軸還是對絞線去生產，一直在業界爭議，如果采用同軸版本生產，其物理性能如柔軟度，外徑尺寸都優于對絞線版本，但是對絞線版本有天生的缺陷，外徑偏大和柔軟度不夠，高頻性能通過調整可以讓兩者差異不大，另外就是生產制造成本，同軸明顯要高出對絞線版本幾個檔次，如何取舍，大家都在觀望大廠的動作，今天我們一起聊聊這個話題：HDMI2.1線纜采用同軸還是對絞線
目前認證通過的廠商里面用對絞版本的不到10家（很奇怪的現象，大廠都采用同軸送樣，中型專業做HDMI的工廠送樣都采用對絞版本），現狀是大部分都采用或者在準備同軸版本的送協會測試，特別提到的是高頻參數HDMI2.1版本以后有幾項需要特別注意：
HDMI2.1 Cat 3線纜規格與1.4b Cat 2的對比，HDMI 2.1的延遲差規格比HDMI1.4b 及2.0更嚴格，大家知道線纜長度越長，這些參數更難通過，所以大家都想認證得時候讓自己的產品獲得更長得認證長度，但是這個參數越長越難通過，它將需要更高程度的線長匹配和最小化模式轉換，高頻參數基礎篇07-傳播延遲差(SKEW)
在差分插入損耗方面，由于頻率越高損耗越大，而且回波損耗高峰會使損耗迅速下降，因此線纜越長損耗越高。HDMI電纜的好壞及其傳輸距離，主要還是取決于其對應的線規材料，所以更需要成熟的技術參數和機器設備，來大幅度提升了HDMI高清線的穩定性及傳輸性能。第28課【回?fù)p（RETURN LOSS）】
HDMI2.1 Cat 3線纜規格里面最難過得一項是EMI，只要涉及到TMDS信號的問題都很難解決，線路阻抗不均衡導致了信號傳輸?shù)牟煌暾?，電線的好壞和余量將影響成品的EMI的測試好壞！HDMI 2.1認證測試EMI怎么過不了？
同軸電纜是一種由兩個導體組成的合成物，同軸電纜的中心導線用于傳輸信號，金屬屏蔽網起了兩個作用：一是作為信號的公共地線為信號提供電流回路，二是作為信號的屏蔽網，抑制電磁噪音對信號的干擾。中心導線與屏蔽網介于半發泡的聚丙烯絕緣層之間，絕緣層決定了電纜的傳輸特性，而且有效保護了中間的導線。如今USB4和雷電4或者HDMI2.1采用兩根同軸線進行差分信號傳輸，ucox 是有兩根單根線組成一個差分對，mode conversion 不太好控制，標準有放松，從以前的 -20dB 改為-17dB，具體采用那種結構比較好，其實沒有很好的標準判斷，短期來看，對絞線生產制造成本更低，有利于市場的推廣，長期來看，同軸版本的性能更加容易達到且穩定性好，隨著制造工藝的完善，性能會更優于價格的選擇，否則USB4和雷電4都不會推崇同軸結構啦！
文章來源于：線纜行業朋友分享圈
